封面图加载中

塑料的性能及用途

塑料的分类 根据理化特性分类 热固性塑料：在受热或其他条件下能固化或具有不溶特性的塑料 热塑性塑料：在特定温度内能反复加热软化，冷却固化的塑料 根据成型方法 模压、层压、注塑、挤出、吹塑、浇筑、反应注塑
  • 本文作者
  • 文章发布日期 2026-05-16 08:41
  • 热度 2
  • 作者心情 不喜不悲
  • 本文共计
  • 预计阅读

塑料的分类

根据理化特性分类

  • 热固性塑料：在受热或其他条件下能固化或具有不溶特性的塑料

  • 热塑性塑料：在特定温度内能反复加热软化，冷却固化的塑料



根据成型方法

模压、层压、注塑、挤出、吹塑、浇筑、反应注塑

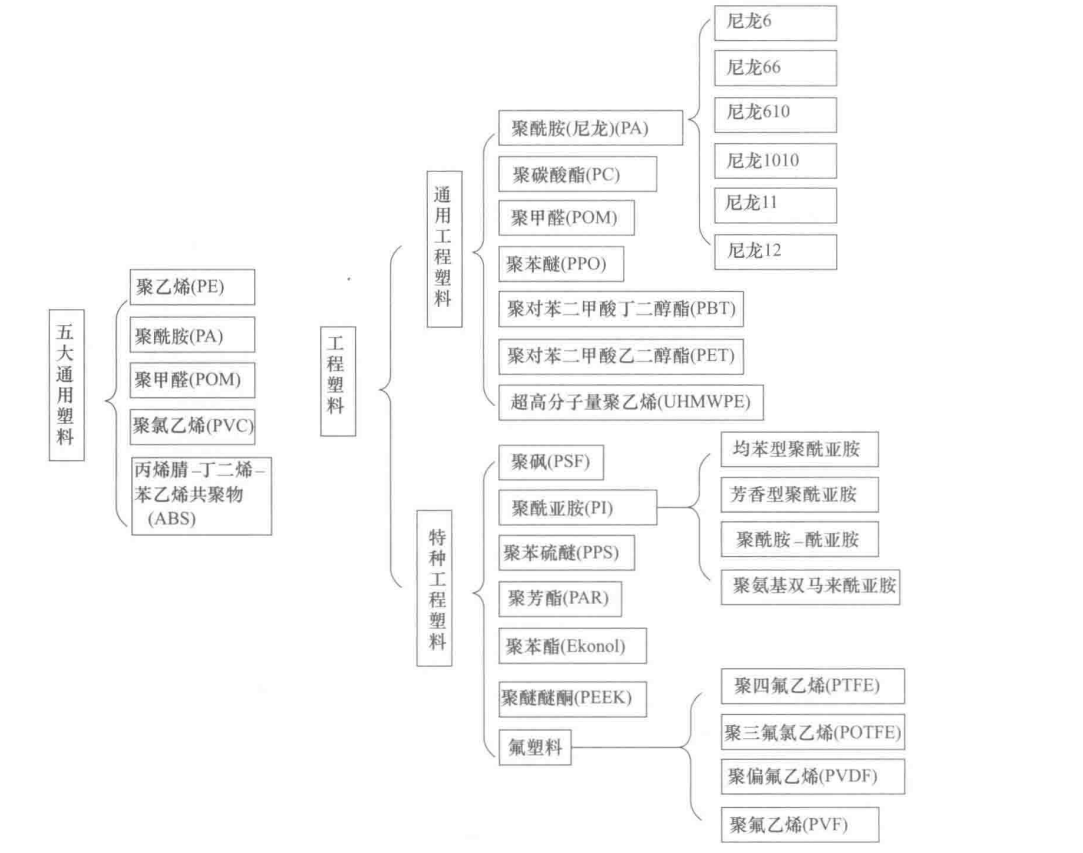

特性分类

  • 通用塑料

  • 工程塑料

    • 通用工程塑料

    • 特种工程塑料

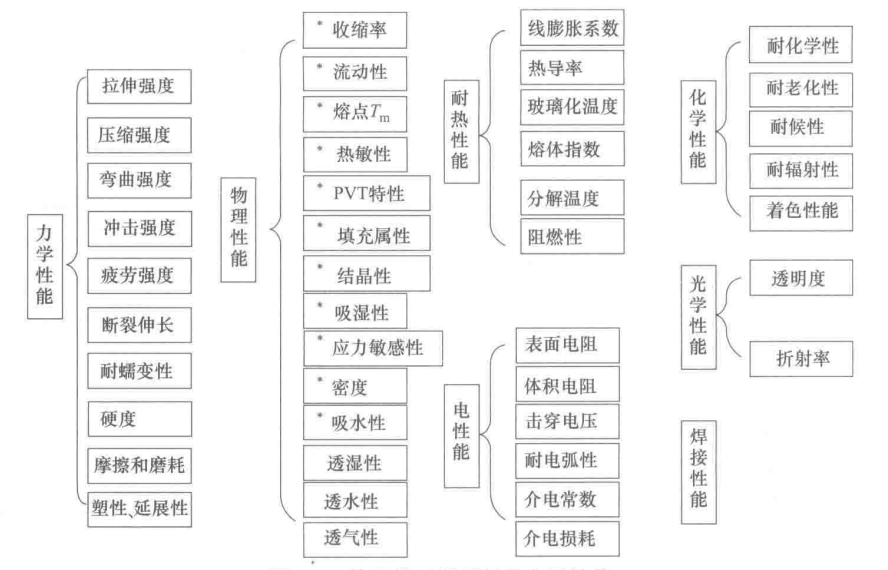

塑料性能

常用塑料的吸水率及其干燥条件

塑料代号

吸水率/%

干燥度℃

干燥时间/h

PE

<0.01

70~80

1

PP

<0.01

70~80

1

PS

0.1~0.3

75~85

2

AS

0.2~0.3

75~85

2~4

ABS

0.2~0.3

80~100

2~4

PMMA

0.2~0.4

80~100

2~6

PPO(NORYL)

0.14

105~120

2~4

PPO(SE-100)

0.37

85~95

2~4

POM

0.12~0.25

80~90

2~4

PC

0.1~0.3

100~120

2~10

PVC

0.1~0.4

60~80

1

PBT

0.3

130~140

4~5

FR-PET

0.1

130~140

4~5

PA

1.5~3.5

80

4~10

常用塑料成型温度范围

塑料名称

玻璃化转变温度

熔点

加工温度范围

降解温度(空气中)

聚苯乙烯

85~110

165

180~260

260

ABS

90~120

160

180~250

250

低密度聚乙烯

-125

110

160~240

280

高密度聚乙烯

-125

130

200~280

280

聚丙烯

-20

164

200~300

300

尼龙66

50

225

260~290

300

尼龙6

50

265

260~290

300

有机玻璃

90~105

180

180~250

260

聚碳酸酯

140~150

250

280~310

330



常用塑料的性能和用途

塑料品种

结构特点

使用温度

化学稳定性

性能特点

成型特点

主要用途

聚乙烯(PE)

线性结构结晶型

小于80

较好，但不耐强氧化剂，耐水性好

质软，；力学性能较差，表面硬度低

成型性能好，粘度与剪切速率关系较大，成型前不可预热

薄膜、管、绳、容器、电器绝缘零件、日用品等

聚氯乙烯(PVC)

线性结构无定型

-15~55

不耐强酸和碱类溶液，能溶于甲苯、松节油、脂肪醇、环已酮溶剂

性能取决于配方

成型性能较差，加工温度范围窄，热成型前有道捏合工艺

薄膜、管、板、容器、电缆、人造革、鞋类、日用品等

聚丙烯(PP)

线性结构结晶型

10~120

较好

耐寒性差，光氧作用下易降解老化，力学性能比聚乙烯好

成型时收缩率大，成型性能较好，易产生变形等缺陷

板、片、透明薄膜、绳、绝缘零件、汽车零件、阀门配件、日用品等

聚苯乙烯(PS)

线性结构非结晶型

-30~80

较好，对氧化剂、苯、四氯化碳、铜、脂类等抵抗力较差

透明性好，电性能好，拉伸、弯曲强度高，但耐磨性差，质脆，抗冲击强度低

成型性能很好，成型前可不干燥，但注射时应防止淌料，制品易产生内应力，易开裂

装饰制品，仪表壳、灯罩、绝缘零件、容器、泡沫塑料、日用品等

聚酰胺(尼龙)(PA)

线性结构结晶型

小于100(尼龙6)

较好，不耐强酸和氧化剂，能溶于甲醛、苯酚、浓硫酸等

拉伸强度、硬度、耐磨性、自润滑性突出，吸水性强

熔点高，熔融温度范围较窄，成型前原料要干燥，溶体粘度低，要防止流延及溢料，制品易产生变形等缺陷

耐磨零件及转动件，如齿轮，凸轮，滑轮等；电气零件中的骨架外壳，阀类零件，单丝、薄膜、日用品等

ABS

线性结构非结晶型

小于70

较好

机械强度较好，有一定耐磨性，但耐热性差，吸水性较大

成型性能很好，成型前原料要干燥

电器外壳、汽车仪表盘、日用品等

聚甲基丙烯酸甲酯(有机玻璃)(PMMA)

线性结构非结晶型

小于80

较好，但不耐无机酸，会溶于有机溶剂

是透光率最高的塑料，质轻坚韧，电气绝缘性能较好，表面硬度不高，质脆易开裂

成型前原料要干燥，注射成型时速度不能太高

透明制品，如窗玻璃、光学镜片、灯罩等

聚甲醛(POM)

线性结构结晶型

小于100

较好，不耐强酸

综合力学性能突出、比强度、比刚度接近金属

成型收缩率大，流动性好、熔融凝固速度快，注射时速度要快，注射压力不宜高，热稳定性较差

可替代刚、铜、铝、铸铁等制造多种结构零件及电子产品中的许多零件结构

聚碳酸酯(PC)

线性结构非结晶型

小于130，脆化温度为-100

耐寒性好，有一定的化学稳定性，不耐碱、酮、酯等

透光率较高，介电性能好，吸水性小，力学性能好，抗冲击抗蠕变性能突出，但耐磨性较差

熔融温度高，溶体黏度大，成型前原料需干燥，黏度对温度敏感，制品要进行后处理

在机械上用着齿轮、凸轮、涡轮、滑轮等，电机电子产品零件，光学零件等

氟塑料

线性结构结晶性

-195~250

非常好，可耐一切酸、碱、盐溶液及有机溶剂

摩擦因素小，电绝缘性好，但力学性能不好，刚度差

成型困难，流动性差，成型温度高且范围小，需要高温高压成型，一般采用烧结成型

防腐化工领域的产品、电绝缘产品，耐热耐寒产品，自润滑产品

酚醛塑料(PE)

树脂是线性结构，塑料成型后变成体型结构

小于200

不耐强酸，强碱及硝酸

表面硬度高，刚性大，尺寸稳定，电绝缘性好，缺点是质脆，冲击强度低

适于压缩成型，成型性能好，模温对流动性影响大，注意预热和排气

根据添加剂的不同可制成各种塑件，用途广泛

氨基塑料

结构上有-NH2基，树脂是线性结构，成型后变成体型结构

与配方有关，最高可达200

脲甲醛，耐油，弱碱和有机溶剂，但不耐酸

表面硬度高，电绝缘性能好

常用于压缩、压注成型，成型前需干燥预热，流动性好，硬化快，模具应耐蚀

电绝缘零件、日用品、粘合剂、压层、泡沫制品等
